氣動軟密封蝶閥（調節閥/開關型），可采用智能控制與定位、與西門子公司生產的電氣閥門定位器或國產電氣閥門定位器配套，輸入4~20mA DC信號及0.5~0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可以實現全開——全閉的動作。該產品按其密封性能分為金屬密封與軟密封。

特點

氣動軟密封蝶閥（調節閥/開關型）具有結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便，適應性強等優點。可廣泛應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中作遠距離集中控制或就地控制。

工作原理和結構

氣動調節蝶閥由氣動活塞式執行機構與蝶閥組合構成。（如圖GT系列氣動執行機構相同規格有雙作用式、單作用式(彈簧復位)；）

標準旋轉軸角度可調節-5～+50范圍；所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損；外殼表面陽

極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、 螺母為不銹鋼；單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧

數量；連接、安裝接口標準化模塊設計，方便配裝球閥、蝶閥、信號盒及控制附件；可選擇旋轉方向順時針旋轉或逆時針旋轉；

兩端調節螺絲可調節小于標定角度調整。特殊的腐蝕環境可采用不銹鋼外殼。

蝶閥是在圓柱形的閥體通道內，安有一個圓盤狀蝶形閥板，它繞著軸線作0~ 90°旋轉。蝶板處在0°時，閥門全閉，旋轉到90度時，則閥門全開。蝶閥結構簡單、體積小、重量輕，操作靈活、安裝方便、流通能力大等優點，旋轉90°即可快速啟閉。蝶閥具有較好的流量控制特性，蝶閥處于完全開啟位置時，只有蝶形閥板厚度是介質流經閥體時的唯一阻力，所產生的壓力降較小。蝶閥與管道連接有對夾式、法蘭式和對焊連接等幾種。對夾式蝶閥是用雙頭螺栓將閥門夾接在兩管道法蘭之間。法蘭式 蝶閥是閥門上帶有法蘭，用螺栓將閥門兩端法蘭與管道上的法蘭連接起來。還有一種就是蝶閥體與管道直接焊接，用于高壓管道。蝶閥采用三偏心的密封結構，使閥門在開啟、關閉過程中既可減少閥座與蝶板密封面之間的磨損，使閥門開啟阻力小，并具有越關越緊的功能。蝶閥的密封結構是蝶閥的關鍵部分，直接關系到蝶閥的整體性能，決定它的壽命與效果。蝶閥有彈密封和金屬硬密封兩種基本密封形式。彈性金屬硬密封的密封力依靠彈性環產生微量變形與閥座吻合嚴密，而開啟時變形消失，并迅速脫離密封面，能在較高溫度和較高壓力下使用。不同的密封形式適用于不同介質和介質的溫度。

主要技術數據

1、閥體

公稱通徑：50~1400mm

公稱壓力：PN1.0～4.0 Mpa

連接形式：法蘭式按JB78-59、JB79-59

材料：WCB、HT200、ZG251、ZG1Cr18Ni9Ti、

ZG1Cr18Ni12MoTi、CF8、CF8M襯四氟乙烯

溫度范圍：常溫-40℃~180℃、中溫-40℃~+450℃

填料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉編織填料、柔性石墨

2、閥內組件

閥芯型式：閥板

流量特性：直線性

材料：Icr18Ni9Ti、0Or17Ni12Mo2

閥座材料：四氟乙烯（PTFE）、橡膠圖2

閥桿材料：不銹鋼、襯四氟乙烯

可調比：100：1

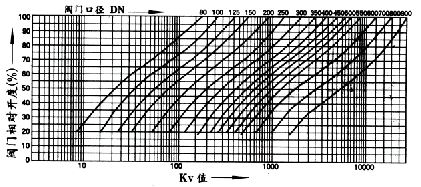

3、理想固有流量特性

圖3

4、執行機構

氣缸形式：單缸式或雙缸式

氣缸工作壓力：0.4~0.7Mpa

氣缸開關時間：雙作用式1~5秒

氣缸空耗量：1~131L

電磁閥電源：220V AC、24V AC

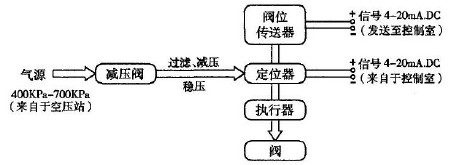

5、整機電、氣管線連接圖

調節型

用戶現場配管配線要求

◇壓縮空氣配管大小：

見蝶閥+活塞執行機構標準配置表，配管數量：一根

◇電氣配線如下：

定位器：輸入信號配二芯線一根

閥位傳送器：配二芯線一根

電磁閥：配二芯線一根

限位開關：配四芯線一根

備注：根據原理圖中附件的不同的配置而選擇相應的配線。

安裝尺寸

1、D671X(F)對夾式氣動蝶閥外形及連接尺寸

圖4

單位：mm

圖5

單位：mm

注：結構長度本公司優先采用短系列，如需長系列訂貨時請注明。

訂貨須知

1、產品型號與名稱；

2、公稱通徑DN（mm）；

3、公稱壓力；

4、流量特性；

5、閥體材質與密封要求；

6、額定流量系數；

7、介質種類和溫度范圍；

8、閥前后壓力（壓差）；

9、氣源氣壓和控制信號；

10、其它特殊要求 。
