一、概述

氣動調節蝶閥是一種低負載型蝶閥，主要適用于對低壓介質的流量、壓力控制。它是由扁平式鑄造閥體和雙活塞式氣動執行機構二部分組成。該系列蝶閥具有結構簡單、操作方便、重量輕等特點，用于石油、化工、冶金、電站和輕工等行業的自動控制。

主要特點

氣動通風蝶閥該系列氣動調節蝶閥的閥體采用鋼板焊接結構，閥體按其結構分為開放型和后座型二種（見圖二）

開放型為無閥座結構，因此泄漏量較大，后座型式在開放型機構的基礎上增加了閥座。因而其泄漏量較開放型結構有較大改善。

閥蓋形式分為標準型和外軸承型二種，標準型適用于口徑DN500以下，外軸承型適用于口徑DN600以上。執行機構采用進口的雙活塞氣動執行機構,具有輸出力大而平穩、機構輕巧、重量輕等優點。

閥體

型式扁平式焊接閥體

公稱通徑100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、1200、1300、1400mm

公稱壓力PN0.25、0.6、1.0、1.6MPa

ANSI 125#、150#

JIS 2k、5k、10k(JIS 2k僅限于450以上口徑)

連接型式法蘭連接：RF、FF

法蘭標準：JB/79.1-94 ANSI B16.104

材料碳鋼20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316

上閥蓋標準型

填料柔性石墨-20~+450℃（碳鋼閥體）

-40~+450℃（不銹鋼閥體）

執行機構

型式GTX單作用氣動活塞執行機構（帶彈簧復位）

GTD雙作用氣動活塞執行機構

供氣壓力0.4~0.7MPa

氣源接口1/4NPT

閥作用型式單作用：氣關式或氣開式

雙作用：根據信號轉換控制閥開、閥關

閥內組件

閥板形狀中心旋轉式（開放型—無閥座結構、后座型—有閥座結構）

閥板材質碳鋼20、1Cr18Ni9、SS41、SUS304、SUS316

閥板轉角60°、90°
軸材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti

流量特性近似等百分比

附件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，限位開關，電磁閥，閥位傳送器，氣動加速器，保位閥，其它。

性能

基本誤差帶定位器：≤±2％

回差帶定位器：≤2％

死區≤1％

允許泄漏量≤2.5％×閥額定容量（開放型） ≤1％×閥額定容量（后座型）

二、整機工作原理

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。

（1）調節型

（2）切斷型

（3）調節切斷型

用戶現場配管配線要求：電磁閥：配二芯線一根

壓縮空氣配管大小： 限位開關：配四芯線一根

見蝶閥+活塞執行機構標準配置表，配管數量：一根

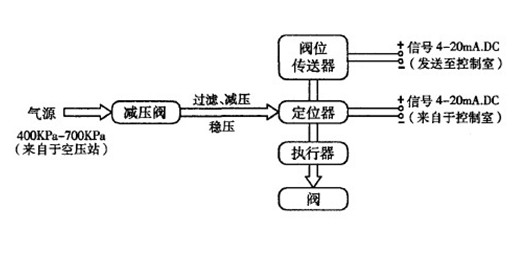

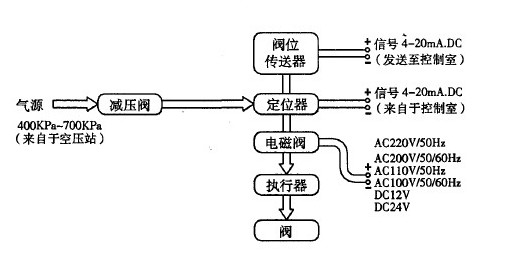

電氣配線如下：

定位器：輸入信號配二芯線一根

閥位傳送器：配二芯線一根

備注：依據原理圖中附件的不同配置而選擇相應的配線。

主要參數

注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

三、主要外形及連接法蘭尺寸

HYD641W-PN2.5-6.0(0.25-0.6MPa)

四、選購氣動閥門需確定以下幾個參數

產品名稱：

產品型號：

公稱壓力：

公稱通徑：

閥體材質：

連接方式：

氣動執行器系列：雙作用往復式（二位開關式）或單作用彈簧復位式（常閉或常開式）

類型：雙作用氣缸，單作用氣缸

電磁閥電源：AC220V、380V、110V，DC24V

防護類型：普通型、防爆型

附件（可多選）：電磁閥、空氣過濾減壓閥、限位開關、手輪傳動裝置、電氣閥門定位器

介質名稱：

介質溫度：

使用壓力：
