一、概述
氣動V型球閥是一種直角回轉式調節閥，它由GT系列氣動活塞式執行機構（單、雙作用）和V形球閥二部分組成。與電磁閥和電氣閥門定位器配套使用，輸入 4~20ma DC信號及0.5~0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，可以實現全開-全閉的動作。該產品按其密封性能分為金屬密封與軟密封。由于氣動V型調節球閥為直角回轉結構，當閥芯相對于閥座旋轉時具有較強的剪切作用，尤其適用于帶有纖維和微小顆粒介質的調節控制。同時還具有結構緊湊、體積精小、運行可靠、密封性好、維修容易、安裝方便、適應性強等特點。可廣泛應用于石油，化工、輕工、電力、制藥、造紙、冶金等工業自動控制系統中，作遠距離集中控制或就地控制。
二、
特點1、由于V型球閥流路簡單、流阻較小，因而流通能力較大。
2、V型球閥閥芯上具有近似等百分比流量特性的V型和具有近似線性流量特性的U型兩種缺口形式，因而無須通過定位器調整，即能實現不同流量特性的流量控制。
3、可調比可達到300∶1遠大于直通單、雙座調節閥。
4、具有較高的密封等級：軟密封結構的泄漏等級為GB/T4213 VI級； 硬密封結構的泄漏等級為GB/T4213 IV級。
5、正、反作用方式變換較為方便，只需將閥芯初始位置旋轉90O，即能實現作用方式的轉換。
6、結構簡單、維護方便。體積較小、易于安裝。
三、結構原理
1、結構
氣動V型球閥由氣動活塞式執行機構和V形球閥二部分組成。
氣動活塞式執行機構以分為單作用和雙作用二種。密封形式為軟密封和硬密封二種。
2、執行機構結構與動作原理（詳見GT系列氣動執行器說明書）
四、主要技術數據
1、閥體
公稱通徑：25~400mm（可制最小額定流量系數CV值：1.5）
公稱壓力：PN1.6，2.5, 4.0，6.4Mpa。
連接形式：對夾式（管道法蘭）：JB78-59 JB79-59 法蘭式：JB79-59
主要材質：304、316、316L、ZG251 ZG1Cr18Ni9Ti,ZG1Cr18Ni12mo2Ti,襯四氟乙烯CF8，CF8m
溫度范圍：常溫-20℃~180℃，中溫-40℃~350℃
填料：V型聚四氟乙烯填料，柔性石墨。
2、閥內組件
閥芯型式：O型閥芯。
流量特性：快開特性。
材料：Icr18Ni9TI 0017Ni12Mo2Ti。
閥座材料：聚四氟乙烯（PTFE），特制PPL，金屬閥座。
可調比：350：1
3、執行機構
氣缸型式：單缸式或雙缸式。氣缸工作壓力：0.4～0.7Mpa。
氣缸開關時間：雙作用式1～5秒 氣缸空氣耗量：1～131L(HES)
電磁閥電源：220V AC，24V AC，24V DC
行程：01～90O
環境溫度：—20℃～90℃（特殊需要：—40℃～150℃）
性能：（帶定位器）
基本誤差：2% 回 差：2% 死 區：0.6%
泄漏量：軟密封：GB / T4213 VI級；硬密封：GB / T4213 IV級
密封型式：可動不銹鋼硬密封座
附件選用：進口、國產電—氣閥門定位器
4、流量系數Kv
公稱通徑 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量系數Kv | 25 | 40 | 63 | 100 | 160 | 250 | 350 | 680 | 990 | 1600 | 2500 | 4000 |
允許壓差 △P | 小于公稱壓力 |
5、固有流量特性：

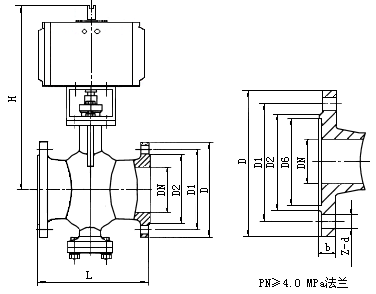

五、外形及連接尺寸
公稱 壓力 （Mpa） | 公稱 通徑 （mm） | 尺寸(mm) |
L | 對夾式 | 法蘭式 | H |
D | D | D1 | D2 | D6 | b | Z-d |
1.6 | 25 | 102 | 64 | 115 | 85 | 65 | | 14 | 4-14 | 233 |
32 | 114 | 82 | 145/150 | 110 | 85/84 | | 16 | 4-18 | 280 |
40 | 114 | 82 | 145/150 | 110 | 85/84 | | 16 | 4-18 | 280 |
50 | 124 | 100 | 160/165 | 125 | 100/99 | | 16 | 4-18 | 362 |
65 | 143 | 118 | 180/185 | 145 | 120/118 | | 18 | 4-18 | 377 |
80 | 165 | 130 | 195/200 | 160 | 135/132 | | 20 | 8-18 | 410 |
100 | 194 | 155 | 215/220 | 180 | 155/156 | | 20 | 8-18 | 423 |
125 | 213 | 185 | 245/250 | 210 | 185/184 | | 22 | 8-18 | 436 |
150 | 229 | 216 | 280/285 | 240 | 210/211 | | 24 | 8-23 | 653 |
200 | 243 | 264 | 335/340 | 295 | 265/266 | | 26 | 12-23 | 703 |
250 | 297 | 328 | 405 | 355 | 320/319 | | 30 | 12-25 | 787 |
300 | 338 | 373 | 460 | 410 | 375/370 | | 30 | 12-25 | 827 |
2.5 | 25 | 102 | 64 | 115 | 85 | 65 | | 16 | 4-14 | 233 |
32 | 114 | 82 | 145/150 | 110 | 85/84 | | 18 | 4-18 | 280 |
40 | 114 | 82 | 145/150 | 110 | 85/84 | | 18 | 4-18 | 280 |
50 | 124 | 100 | 160/165 | 125 | 100/99 | | 20 | 4-18 | 362 |
65 | 143 | 118 | 180/185 | 145 | 120/118 | | 22 | 8-18 | 377 |
80 | 165 | 130 | 195/200 | 160 | 135/132 | | 22 | 8-18 | 410 |
100 | 194 | 155 | 230/235 | 190 | 160/156 | | 24 | 8-23 | 423 |
125 | 213 | 185 | 270 | 220 | 188/184 | | 28 | 8-25 | 436 |
150 | 229 | 216 | 300 | 250 | 218/211 | | 30 | 8-25 | 653 |
200 | 243 | 264 | 360 | 310 | 278/274 | | 34 | 12-25 | 703 |
250 | 297 | 328 | 425 | 370 | 332/330 | | 36 | 12-30 | 787 |
300 | 338 | 373 | 485 | 430 | 390/389 | | 40 | 16 -30 | 827 |
| | | | | | | | | | |
公稱 壓力 （Mpa） | 公稱 通徑 （mm） | 尺 寸(mm) |
L | 對夾式 | 法蘭式 | H |
D | D | D1 | D2 | D6 | b | Z-d |
2.5 | 25 | 102 | 68 | 115 | 85 | 65 | 58 | 16 | 4-14 | 262 |
32 | 114 | 88 | 145/150 | 110 | 85/84 | 76 | 18 | 4-18 | 280 |
40 | 114 | 88 | 145/150 | 110 | 85/84 | 76 | 18 | 4-18 | 280 |
50 | 124 | 102 | 160/165 | 125 | 100/99 | 88 | 20 | 4-18 | 362 |
65 | 143 | 122 | 180/185 | 145 | 120/118 | 110 | 22 | 8-18 | 400 |
80 | 165 | 138 | 195/200 | 160 | 135/132 | 121 | 22 | 8-18 | 603 |
100 | 194 | 162 | 230/235 | 190 | 160/156 | 150 | 24 | 8-23 | 616 |
125 | 213 | 188 | 270 | 220 | 188/184 | 176 | 28 | 8-25 | 643 |
150 | 229 | 218 | 300 | 250 | 218/211 | 204 | 30 | 8-25 | 685 |
200 | 243 | 285 | 375 | 320 | 282/284 | 260 | 38 | 12-30 | 747 |
250 | 297 | 345 | 445/450 | 385 | 345 | 313 | 42 | 12-34 | 933 |
300 | 338 | 410 | 510/515 | 450 | 408/409 | 364 | 46 | 16-34 | 980 |
6.4 | 25 | 102 | 68 | 135/140 | 100 | 78 | 58 | 22 | 4-18 | 262 |
32 | 114 | 88 | 165/170 | 125 | 95 | 76 | 24 | 4-23 | 280 |
40 | 114 | 88 | 165/170 | 125 | 95 | 76 | 24 | 4-23 | 280 |
50 | 124 | 102 | 175/180 | 135 | 105 | 88 | 26 | 4-23 | 362 |
65 | 143 | 122 | 200/205 | 160 | 130 | 110 | 28 | 8-23 | 400 |
80 | 165 | 138 | 210/215 | 170 | 140 | 121 | 30 | 8-23 | 603 |
100 | 194 | 162 | 250 | 200 | 168 | 150 | 32 | 8-25 | 616 |
125 | 213 | 188 | 295 | 240 | 202 | 176 | 36 | 8-30 | 643 |
150 | 229 | 218 | 340/345 | 280 | 240 | 204 | 38 | 8 -34 | 685 |
200 | 243 | 285 | 405 | 345 | 300 | 260 | 44 | 12 -34 | 747 |
250 | 297 | 345 | 470 | 400 | 352 | 313 | 48 | 12 -41 | 933 |
300 | 338 | 410 | 530 | 460 | 412 | 364 | 54 | 16 -41 | 980 |
六、安裝使用注意事項
1、氣動V型球閥時，應使介質的流向為開方向。
2、V型球閥旁應設有旁通管路，以便在不影響生產的情況下對閥門進行檢修和更換。
3、開、氣關方式調整時，只需將執行機構拆下，然后將閥芯連同閥桿位置旋轉900，再將執行機構裝上，即能實現作用方式的轉換。
七、訂貨需知
1.產品型號與名稱
2.公稱通徑DN（mm）
3.公稱壓力
4.流量特性
5.閥體材質
6.額定流量系數
7.介質種類和溫度范圍
8.閥前后壓力
9.氣源壓力及控制方式
10.其它特殊要求
11.建議用戶安裝空氣過濾器和減壓閥
