電動四通球閥概述：

1、流體阻力小：球體和閥體的連接管道截面相等，且球體通道采用圓弧連接，介質通過球體時，流體阻力小。

2、密封性能： 閥座采用具有一定彈性變形和高強度的PTFE材料，達到良好密封性能保證了閥門的穩定性。

3、使用壽命長：閥門的閥芯和光頸材料采用不銹鋼，閥座材料選用PTFE，能達到良好的抗腐蝕性作用，延長了閥門使用壽命。

適用場景:

氣動四通法蘭球閥適用于各種輕重工業及樓宇管道.廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。

零部件材料

技術參數

執行器參數

性能規范

流向原理圖

結構圖

性能

閥座泄漏率：完全切斷無泄漏

注：1、GTE為單作用執行機構，GTD為雙作用執行機構。

2、GTD52型執行機構帶手輪機構時，應增大一檔為GTD65。

3、括號內選用的執行機構，適用于非潤滑的干氣介質及壓差較大場合。

技術規范試驗壓力

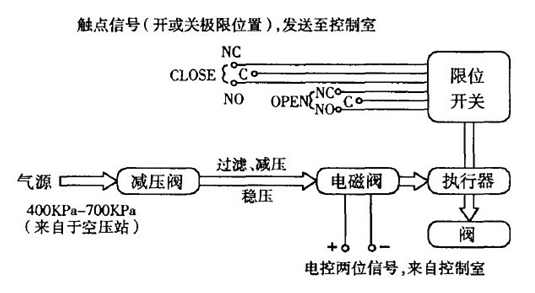

8、整機工作原理

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。

?電磁閥：配二芯線一根

?限位開關：配四芯線一根

9、Q641氣動球閥主要外形和連接尺寸(配GT系列氣動執行器)

連接尺寸

注：由于產品改進技術創新參數可能有一定變化，公司不另行通知，請咨詢公司技術部門索取最新數據。

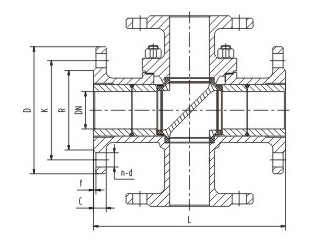

配GTE\GTD執行機構O型球閥外形尺寸圖

●PN16主要外形和連接法蘭尺寸

注：1、括號內為非潤滑的干氣介質及壓差較大場合執行機構的尺寸。

2、系列球閥結構長度及連接法蘭尺寸可根據JB78—59標準或用戶要求設計制造。

3、根據不同閥門扭矩，使用不同介質，適配的執行器型號可能有所不同，相關尺寸隨之變化。

10、可配附件

電磁閥、行程開關、空氣過濾減壓器、電/氣閥門定位器等

11、訂購須知

1.請在訂貨時提供詳細口徑規格、交貨地地、交貨時間。

2.根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。

3.可選配控制附件：（1）單電控電磁閥（斷電進常閉或常開），（2）雙電控電磁閥（開關式），

（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），何選防爆型。
