氣動專用粉體蝶閥是用于粉體，顆粒物料的工業產品。閥體采用輕巧的高壓鑄鋁合金制成，蝶板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。
雙法蘭蝶閥帶有2個相同的法蘭面；而單法蘭蝶閥下部配有一個伸出的連接環用以安裝軟套管。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。工業化的設計加上特殊復合材料的使用，使蝶閥具有結構輕巧，蝶板耐磨，密封壽命長，安裝維護簡便等特點。

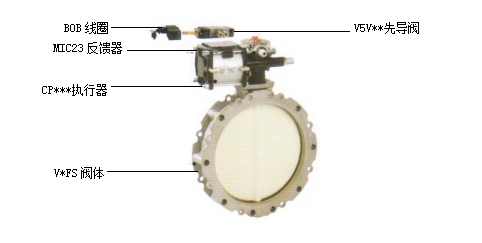

連接方式 | 通經 | 閥盤 | 密封件 | 驅動器 | 先導閥 | 電磁線圈 | 信號反饋器 |
VIFS 單法蘭 | 100 | S耐磨防塵板 | N NBR | CP101 氣動 | V5V80 單穩態 | BOBO24CC 直流24V | MIC23 回訊器 |
V2FS 雙法蘭 | 150 | GB鑄鐵閥板 | B EPDM | CP126 氣動 | V5V40 單穩態 | BOB11050 交流110V |
| 200 | A不銹鋼板 | I 食品級橡膠 | CP126T 氣動 | V5VV80 雙穩態 | BOB22050 交流220V | |
| 250 | | | CM 手柄 | V5VV40 雙穩態 | | |
| 300 | | | CM3B 手柄 | VS520S 單穩態 | | |
| 350 | | | | | | |
| 400 | | | | | | |
例：V2FS-300 GB N-CP101-V5V80-BOB24CC-MIC23
即：雙法蘭連接蝴蝶閥，通徑300mm，球墨鑄鐵閥板，NBR密封，配V5V80電磁閥，線圈電壓24伏直
流，帶MIC23信號反饋器
氣動傳動適配執行機構
蝶閥通經 | V*FS100 | V*FS150 | V*FS200 | V*FS250 | V*FS300 | V*FS350 | V*FS400 |
輕載適配機構 | CP 101 | CP 101 | CP 101 | CP 101 | CP 101 | CP 126 | CP 126 |
重載適配機構 | CP 101 | CP 101 | CP 101 | CP 126 | CP 126 | CP 126T | CP 126T |
*代表安裝方式：1-單法蘭
2-雙法蘭
手柄傳動適配執行機構
蝶閥通徑 | V*FS100 | V*FS150 | V*FS200 | V*FS250 | V*FS300 | V*FS350 | V*FS400 |
適配機構 | CM4 | CM4 | CM4 | CM4 | CM4 | CM3B | CM3B |
*代表安裝方式：1-單法蘭
2-雙法蘭
注:執行器的選擇取決于材料的類型及應用

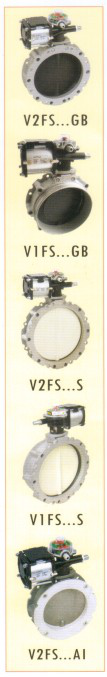

V.FS-GB系列
閥體采用輕巧的高壓鑄鋁合金制成，碟板材質為球墨鑄鐵，與耐磨橡膠密封圈形成的密封結構非常適合各種粉體及顆粒物料的應用場合，特別對于磨損性強的物料。

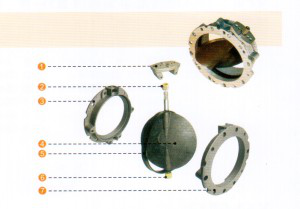

1.支架-鑄鋁合金
2.軸套-尼龍
3.閥體-鑄鋁合金
4.碟板-球墨鑄鐵
5.密封圈-橡膠
6.軸套-尼龍
7.閥體-鑄鋁合金
V.FS-S系列
閥體采用輕巧的高壓鑄鋁合金制成，碟板采用內置鋼板外覆耐磨高分子材料，與耐磨橡膠密封圈形成的軟性密封結構使其非常適合各種粉體/顆粒物料的應用場合，特別是對于磨損性強的物料。
1.支架-鑄鋁合金
2.軸套-尼龍
3.閥體-鑄鋁合金
4.碟板-耐磨高分子材料
5.密封圈-NBR橡膠
6.軸套-尼龍
7.閥體-鑄鋁合金
V.FS-A系列
閥體采用輕巧的高壓鑄鋁合金制成，碟板材質為不銹鋼304/316，密封圈可以有多種材質可以選擇：耐高溫硅橡膠、耐酸堿橡膠、EPDM等，來滿足不同使用環境的要求。
1.支架-鑄鋁合金
2.軸套-尼龍
3.閥體-鑄鋁合金
4.碟板-不銹鋼
5.密封圈-橡膠
6.軸套-尼龍
7.閥體-鑄鋁合金
V.FS-A1系列
閥體采用輕巧的高壓鑄鋁合金制成，碟板材質為不銹鋼304/316，密封圈可以有多種材質可以選擇：耐高溫硅橡膠、耐酸堿橡膠、EPDM等，來滿足不同使用環境的要求。
1.支架-鑄鋁合金
2.軸套-尼龍
3.閥體-鑄鋁合金
4.碟板-不銹鋼
5.密封圈-食品級橡膠
6.軸套-尼龍
VFS蝶閥技術參數
單法蘭套筒連接蝶閥
TYPE | φA | φB | φC | Φd | E | F | G | φH | N | P | φR | α | S | T | U | V | Z | kg |
VIFS 100 | 95 | 180 | 220 | 105 | 250 | 115 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 40 | 80 | M12 | 50 | M10 | 4 |
VIFS 150 | 150 | 200 | 228 | 163 | 290 | 115 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 40 | 80 | M12 | 50 | M10 | 5 |
VIFS 200 | 200 | 250 | 278 | 213 | 340 | 115 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 40 | 80 | M12 | 50 | M10 | 6.5 |
VIFS 250 | 250 | 300 | 328 | 263 | 390 | 115 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 40 | 80 | M12 | 50 | M10 | 8. |
VIFS 300 | 300 | 350 | 378 | 313 | 440 | 115 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 40 | 80 | M12 | 50 | M10 | 10 |
VIFS 350 | 350 | 400 | 440 | 363 | 530 | 123 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 40 | 80 | M12 | - | - | 16 |
VIFS 400 | 400 | 470 | 530 | 413 | 580 | 123 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 40 | 80 | M12 | - | - | 20.5 |
雙法蘭連接蝶閥
TYPE | φA | φB | φC | E | F | G | φH | N | P | φR | α | T | U | V | Z | kg |
V2FS 100 | 95 | 180 | 220 | 250 | 77 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 80 | M12 | 50 | M10 | 4 |
V2FS 150 | 150 | 200 | 228 | 290 | 77 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 80 | M12 | 50 | M10 | 5 |
V2FS 200 | 200 | 250 | 278 | 340 | 77 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 80 | M12 | 50 | M10 | 6.5 |
V2FS 250 | 250 | 300 | 328 | 390 | 77 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 80 | M12 | 50 | M10 | 8. |
V2FS 300 | 300 | 350 | 378 | 440 | 77 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 80 | M12 | 50 | M10 | 10 |
V2FS 350 | 350 | 400 | 440 | 530 | 85 | 50 | 28*25 | 14*8 | 8*20 | 440 | 10° | 80 | M12 | - | - | 16 |
V2FS 400 | 400 | 470 | 530 | 580 | 85 | 50 | 28*25 | 14*8 | 16*20 | 530 | 4°30 | 80 | M12 | - | - | 20.5 |
食品級蝶閥
TYPE | φA | φB | φC | E | F | G | φH | N | P | φR | α | T | U | V | Z | kg |
V2FS 100 | 90 | 180 | 220 | 250 | 84 | 35 | 22*19 | 14*4 | 4*20 | 220 | 22°30 | 80 | M12 | 50 | M10 | 4 |
V2FS 150 | 145 | 200 | 228 | 290 | 84 | 35 | 22*19 | 14*4 | 4*20 | 228 | 22°30 | 80 | M12 | 50 | M10 | 5 |
V2FS 200 | 195 | 250 | 278 | 340 | 84 | 35 | 22*19 | 14*4 | 4*20 | 278 | 22°30 | 80 | M12 | 50 | M10 | 6.5 |
V2FS 250 | 245 | 300 | 328 | 390 | 84 | 35 | 22*19 | 14*8 | 8*20 | 325 | 11°15 | 80 | M12 | 50 | M10 | 8. |
V2FS 300 | 295 | 350 | 378 | 440 | 84 | 35 | 22*19 | 14*8 | 16*20 | 375 | 5°41 | 80 | M12 | 50 | M10 | 10 |
閥門驅動裝置
氣動執行機器

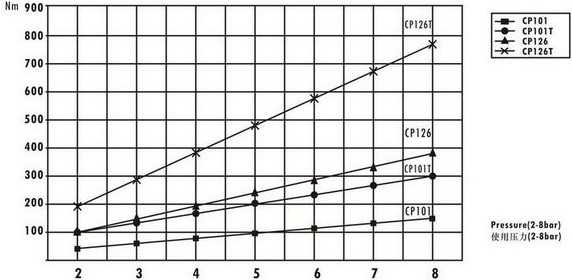

CP型活塞式電磁氣動驅動器適合于控制VFS型蝶閥，VSS型球閥以及DVA型雙向分流閥的開啟和關閉性能-特型
工作壓力：2~8 bar(29~116PSI)
CP型驅動器上的花鍵軸和軸套連接符合DIN 5482標準
堅固而緊湊的設計
可與WAM生產的其他類型驅動器互換
選項和附件
位置信號顯示裝置MIC23
5/2電磁閥 V5V80和V5V40、VS520
電磁線圈 24-48-110-220V 直流或50Hz交流
驅動手柄
描述
CM型驅動手柄適合于控制VFF，VFS型蝶閥，VSS型球閥以及DVA型雙向分流閥的開啟和關閉
功能
CM型驅動手柄上的花鍵軸和軸套連接符合DIN 5482標準。
性能-特性-益處
·可與WAM生產的其他類型驅動器互換
·持久耐用
·高協調性
位置信號顯示裝置
微型信號開關盒
MIC23微型信號開關盒適合于CP型執行機構，AE型執行機構開啟和關閉輸出信號的反饋
性能-特性
防護等級：IP67/NEMA4&4X(標準) IP68(選項)
外殼設計堅固緊湊
開關位置可由指示器清楚辨識
安裝方便
堅固漂亮的設計
高強度PC殼體
裝置凸輪，可任意調節凸輪位置定位發訊
選項和技術參數
標準防護：IP67，可選IP68
機械開關：2SPDT開關
觸電：250VAC/16A、400VAC/10A
單線接口:（標準），PG9
接線端子：5點（0.08-2.5mm2）
