概述

電動通風蝶閥是一種低負載蝶閥。主要適用于對低壓、介質的流量、壓力控制。它是由偏平焊接閥體和電動執行機構二部分組成。該系列蝶閥具有結構簡單、操縱方便、重量輕等特點。常用于大流量低壓差的場合。廣泛用于石油、化工、冶金、電站和輕工業等行業的自動化控制。

特點

該系列調節蝶閥的閥體采用鋼板焊接加工而成。是一種重量輕、結構簡單的蝶閥。

該閥閥體按其結構可分為兩種，一種為開放型無閥座結構，因此泄漏量大。

另一種為后座型，它是在開放型的基礎上增加了閥座，因而其泄漏量較大放性有較大改善。

閥蓋型式分為標準型和外軸承型二種，標準型適用于DN500以下。外軸承型適用于DN600以上。執行機構采用3610執行機構。輸出力大、動作平穩、可靠等優點。

閥體

型式扁平式焊接閥體

公稱通徑100、150、200、250、300、400、450、500、600、700、800、900、1000、1100、

1200、1300、1400mm

公稱壓力PN0.25、0.6、1.0、1.6MPa

ANSI 125#、150#

JIS 2k、5k、10k(JIS 2k僅限于450以上口徑)

連接型式法蘭連接：RF、FF

法蘭標準：JB/79.1-94 ANSI B16.104

材料碳鋼20、1Cr18Ni9、1Cr18Ni12Mo2Ti SS41、SUS304、SUS316

上閥蓋標準型

填料柔性石墨-20~+450℃（碳鋼閥體）

-40~+450℃（不銹鋼閥體）

閥內組件

閥板形狀中心旋轉式（開放型—無閥座結構、后座型—有閥座結構）

閥板材質碳鋼20、1Cr18Ni9、SS41、SUS304、SUS316

閥板轉角60°、90°
軸材料2Cr13、1Cr18Ni9、1Cr18Ni12Mo2Ti

流量特性近似等百分比

執行機構

電動執行機構3410R執行機構（切斷型）

電子式電動執行機構3610R系列執行機構（調節型）

智能型電動執行機構IWK系列執行機構（調節型、切斷型）

供電電壓220VAC 50Hz 380V (IWK)

電源接口2~PF1/2(普通型A、B、C型) 2~PF3/4（防爆型和普通D型）

控制信號調節型：4-20 mADC 1~5VDC

兩位式：220VAC正反切換信號

閥作用型式電開或電關

性能

基本誤差≤±1％

回差≤1％

死區1％

允許泄漏量≤1％×閥額定容量（開放型） ≤0.5％×閥額定容量（后座型）

結構特點

ZDRW型電子式電動普通蝶閥由電子式電動執行機構、連接支架和調節機構等部分組成。

工作原理

當執行機構的控制部分接受來自調節器的信號（輸入信號4~2 0mA. DC或I~5V. DC）和來自開度檢測部分的開度信號，將兩信號比較并放大，向消除其差值的方向驅動和控制電機產生推力，通過連接來帶動閥芯的移動，從而改變閥芯與閥座的流通面積，直到消除兩部分的偏差，電機停止作，閥芯停止運動，以此來達到自動調節和切斷的目的。

執行機構

電子式電動執行機構的詳細結構說明請參閱執行器說明書。

3610R系列角行程電子式電動執行機構是高性能電動執行機構，機內有伺服系統，無
需另配伺服放大器，關鍵部件控制器采用先進的混合集成電路，并用樹脂澆注固化，經老化處理，可靠性高、
防潮、防震。采用底座、曲柄方式安裝時，曲柄零點的位置可在0~360℃內任意確定。此外，執行機構具有
過載保護、溫度保護及力矩開關三項保護功能。

3810除具有3610系列伺服系統內裝，無需另配，關鍵部件控制器采

用混合集成電路，并用樹脂澆注固化老化，可靠性高、防潮、防震；具有過載保護、溫度保護及力矩開關保護三項保護功能等特點外，在方便使用方面做了大量的改進。

機構結構緊湊，即使安裝在危險的作業環境中也能保證其高可靠性和品質。QT系列電動執行機構還能在輸出轉矩60NM~2500NM范圍內提供合理的解決方案。

KWR系列電動執行機構采用以工業單片機為核心的控制模塊，采用全樹脂封裝，結構緊湊、體

積小巧、防塵隔震功能好。可接收4~20mA.DC或1~5V.DC信號，對電動執行機構轉角進行智能調

整和標定、抑制震蕩，確保對電動閥門實現精確操作，同時輸出4~20mA.DC反饋信號。

調節機構

主要由閥體、閥桿、球芯、閥座、填料壓板等主要零部件組成。按作用方式分為電開、電關。當信號增加時，閥芯由關閉逐漸打開到全開位置為電開式；當信號增加時，閥芯由全開逐漸到全閉位置為電關式。

主要參數

注：公稱壓力、公稱通徑超出列表范圍的產品可與本公司商洽解決

閥體、閥內件材料組合、工作溫度及泄漏率

※硬密封建議選用彈性硬密封式全功能閥代替；特殊材質要求請與本公司聯系，可商洽解決。

流量特性曲線

最大允許壓差

允許壓差與執行機構配置等有關，訂貨時應注明工作壓差，便于生產廠家確定配置。

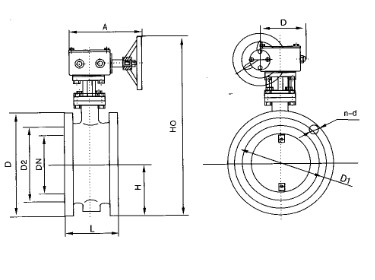

外形尺寸

連接尺寸
