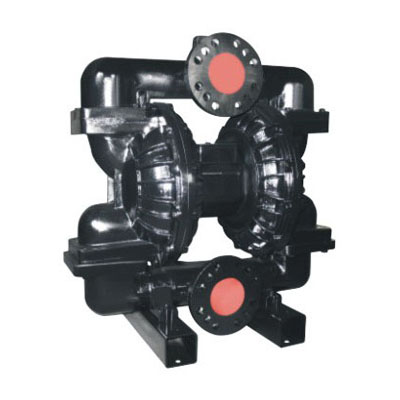

產品概述

本公司生產的隔膜泵共有六種規格。進出口尺寸分別為1/4″、1/2″、3/4″、1″、 1.5″、2″、3″、4″，流體部件材質有：鋁合金、球墨鑄鐵、聚丙烯、不銹鋼、隔膜根據不同膜片材質分別有：丁腈橡膠、氯丁橡膠、聚乙烯、三道橡膠、聚醚橡膠、氟橡膠、聚四氟乙烯、聚二氟乙烯。以滿足不同液體介質的需要。

NBQ系列氣動隔膜泵工作原理：在隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜，連桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭進入中間體后，推動兩個工作腔內的隔膜，驅動連桿聯結的隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背面排出泵外。當活塞達到行程終點，配氣閥機構則自動的將壓縮空氣引入另一工作腔，推動隔膜泵朝反向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置兩個單向球閥，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替的開啟和關閉，從而使液體連續的吸入和排出。

性能曲線

安裝尺寸圖

技術參數
