產品概述

NBZCTG高溫電磁閥是自動控制系統中常見的管路開關元件，主要用于輸送高溫介質的管路上，完成系統中氣體、水蒸氣介質等自動控制，實現節能和程序控制等自動化。

產品特點

（1）外漏堵絕，內漏易控，使用安全。內外泄漏是危及安全的要素。其它自控閥通常將閥桿伸出，由電動、氣動、液動執行機構控制閥芯的轉動或移動。這都要解決長期動作閥桿動密封的外泄漏難題；唯有電磁閥是用電磁力作用于密封在電動調節閥隔磁套管內的鐵芯完成，不存在動密封，所以外漏易堵絕。電磁閥的結構型式容易控制內泄漏，直至降為零。所以，電磁閥使用特別安全，尤其適用于腐蝕性、有毒或高低溫的介質。 　　
（2）系統簡單，便接電腦，價格低廉。電磁閥本身結構簡單，價格也低，比起調節閥等其它種類執行器易于安裝維護。更顯著的是所組成的自控系統簡單得多，價格要低得多。由于電磁閥是開關信號控制，與工控計算機連接十分方便。在當今電腦普及，價格大幅下降的時代，電磁閥的優勢就更加明顯。 　　
（3）動作快遞，功率微小，外形輕巧。電磁閥響應時間可以短至幾個毫秒，即使是先導式電磁閥也可以控制在幾十毫秒內。由于自成回路，比之其它自控閥反應更靈敏。設計得當?shù)碾姶砰y線圈功率消耗很低，屬節能產品；還可做到只需觸發動作，自動保持閥位，平時一點也不耗電。電磁閥外形尺寸小，既節省空間，又輕巧美觀。 　　
（4）調節精度受限，適用介質受限。電磁閥通常只有開關兩種狀態，閥芯只能處于兩個極限位置，不能連續調節，所以調節精度還受到一定限制。 　　
電磁閥對介質潔凈度有較高要求，含顆粒狀的介質不能適用，如有雜質須先濾去。另外，粘稠狀介質不能適用，而且，特定的產品適用的介質粘度范圍相對較窄。 　　
（5）型號多樣，用途廣泛。

技術參數

公稱通徑	10~500
公稱壓力（MPa）	4.0
工作壓差（MPa）	0.02~4.0
適用介質	蒸汽、水、油（粘度≤4°）
介質溫度（℃）	-29~400
作用方式	常開 常閉
使用條件	普通 防爆
功率（W）	4~230
電壓	220V AC（其它可訂制）
閥體材質	WCB CF8 WC9

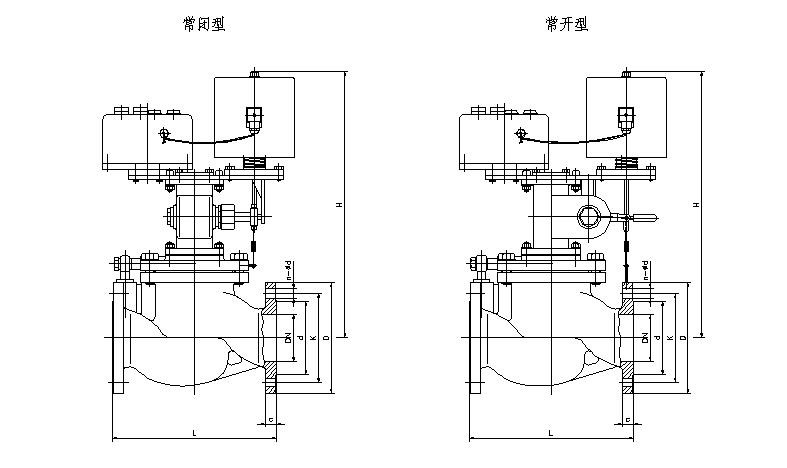

外形尺寸

DN	H	L	D	K	d	C	n-φd
10	261	130	90	60	41	14	4-14
15	266	140	95	65	46	14	4-14
20	271	150	105	75	56	16	4-14
25	279	160	115	85	65	16	4-14
32	307	180	140	100	76	18	4-18
40	312	200	150	110	84	18	4-18
50	343	230	165	125	99	20	4-18
65	404	290	185	145	118	22	8-18
80	486	310	200	160	132	24	8-18
100	568	350	235	190	156	24	8-22
125	702	400	270	220	184	26	8-26
150	837	480	300	250	211	28	8-26
200	650	600	375	320	284	34	12-30
250	721	730	450	385	345	38	12-33
300	785	850	515	450	409	42	16-33
350	858	980	580	510	465	46	16-36
400	930	1100	660	585	535	50	16-39
450	1003	1200	685	610	560	57	20-39
500	1074	1250	755	670	615	57	20-42
